辽阳市巨欣化纤有限公司

products

产品展示

聚丙烯网状纤维

发布时间：2018/12/29 浏览量：3841

作品介绍

产品概述：

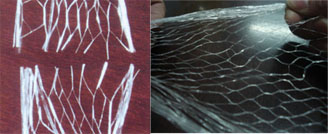

丝壮(Strong Fiber)聚丙烯网状纤维是以聚丙烯为原料，通过特殊工艺加工制造而成。其外观为多根纤维单丝相互交连而成的网状结构。

当聚丙烯网状纤维投入到砼中后，在砼搅拌过程中。纤维单丝间的横向连接可经砼自身的揉搓和摩擦起作用而破坏形成纤维单丝或网状结构充分张开，从而实现数量众多的聚丙烯纤维单丝起到防裂的效果。

丝壮(Strong Fiber)聚丙烯网状纤维极为有效控制砼塑性收缩、干缩、温度变化等因素引起的微裂纹，防止及抑制裂缝的形成和发展。作为一种新兴的砼用防裂纤维，网状纤维正成为继玻璃纤维、钢纤维后纤维砼界研究和应用的热点。

物化性能：

直径µm	<100	密度g/cm³	0.91
长度mm	20	断裂伸长率%	10
形状	束状网	断裂强度Mpa	≥560
弹性模量MPa	>3500	吸水性g/cm³	≤0.0001
耐酸碱性	≥94.4%	熔点℃	160-180
导电性（Ω·M)	>10X1015	导热性（W/M·K)	≤0.24

结构设计：

虽然掺入丝壮(Strong Fiber)纤维确实能使砼的性能获得明显改善，但一般情况下，丝壮(Strong Fiber)聚丙烯网状纤维仍作为砼的“次要增强筋”用于防止砼收缩开裂延长砼的使用寿命，而非“主要增强筋”承担主要荷载。大量实验也证实虽然丝壮(Strong Fiber)聚丙烯网状纤维分散后获得的纤维单丝数量很多，但由于每立方米砼中O.9kg一1.8kg的丝壮(Strong Fiber)聚丙烯网状纤维掺量折算成体积率仅为O.1％一O.2％，因此对砼的抗压强度、弹性模量等参数并无明显影响。建议掺入丝壮(Strong Fiber)聚丙烯网状纤维后不改变原设计中主要受力筋的配筋率。

检验报告：

聚丙烯网状纤维检验报告

应用领域：

丝壮(Strong Fiber)聚丙烯网状纤维赋予砼的改善性能优势几乎对任何工程用纤维混凝土都是非常有效的，结合我国特点，优选出丝壮(Strong Fiber)聚丙烯网状纤维***适宜的工程用途如下：

★混凝土路面、桥面、机场道面、工厂地坪等工程。使工程的使用寿命得以延长(可使路面的完好寿命延长5—1O年)。

★隧道，矿井的墙面、项板等。采用喷射工艺进行混凝土施工时，掺入丝壮(Strong Fiber)聚丙烯网状纤维还将有效减少喷射混凝土的回弹率，使混凝土的回弹脱落不超过5%，提高施工效率和改善作业环境并有利于推广湿喷技术。

★河道、水坝、储水池等工程。丝壮(Strong Fiber)聚丙烯网状纤维对混凝土抗裂、抗冲击、抗磨耗能力的改善作用将使工程的使用寿命延长。

★军事防护工程、码头护岸、桥墩等。丝壮(Strong Fiber)聚丙烯网状纤维对混凝土抗冲击性能的大幅提高作用将增强此类工程的安全性和延长使用寿命。

施工方法：

通常情况下，每立方方混凝土中丝壮(Strong Fiber)聚丙烯网状纤维掺量以O.9kg为宜，桥面防水层的保护层掺量1.8 kg，并且不必改变其他材料的用量。当有特殊用途时，可通过实验确定丝壮(Strong Fiber)聚丙烯网状纤维掺量和砼配合比。对掺有硅灰、磨细矿渣、沸石粉等活性混合材料的砼，丝壮(Strong Fiber)聚丙烯网状纤维的使用效果更优。

投料过程：先投入碎石，然后投入纤维，再投入砂子搅拌两分钟，使纤维充分打开，然后投入水泥和水搅拌均匀即可。也可按常规工艺投入顺序进行施工，但应适当延长搅拌时间，以使纤维分散均匀。

搅拌时间：搅拌的目标是纤维网状能充分分散成单丝或网状结构被打开。一般情况下在投入丝壮(Strong Fiber)聚丙烯网状纤维后，强制式搅拌2-3分钟即可。

包装规格：

基本包装：内包装为O.9kg／袋或1.Okg／袋塑膜包装；外包装为9kg／包或1Okg／包编织袋包装。

可根据用户要求提供******包装规格。

上一条：暂无
下一条：暂无
